产品特点
-
测量范围:0~199.99V/m,0~99.999W/m2,0~9.9999mW/cm2
-
测量频宽:50MHz~3.0GHz
-
采用三轴天线接收感应器
-
具有警报设定功能
-
可纪录最大值、最小值及读值锁定功能
-
瞬间最大值锁定功能
-
RS-232/USB连接界面(软件选购)
-
Size:200×76.2×36.8mm
-
用于量测、监视电场
-
高强度电场警报值设定功能,确保工作者安全
-
3轴式(X.Y.Z)电场感应器
-
由CPU将3轴测量总值合计电场强度
-
读值锁定功能
-
最大值、最小值记录功能
-
自动关机省电功能
-
RS232传输界面
技术参数
线路
|
采用单一大型集成电路设计.
|
显示器
|
液晶显示器,58mm×34mm.
|
测量单位
|
V/m,mW/㎝2,W/m2.
|
精确度
|
﹤2dB
|
测棒结构
|
3轴接收.
|
测棒输入阻抗
|
50Ω.
|
频率选择
|
2点选择:标准或2.45GHz.
|
感应器结构
|
半导体感应器.
|
资料锁定
|
将测量中之读值固定于显示器上.
|
记忆记录
|
可记录测量中之最大值,最小值.
|
电源关机
|
如未按REC键,10分钟后自动关机.
|
峰值锁定
|
将测量过程中之瞬间最大值固定于显示器上.
|
警报设定
|
当设定值超过时,警报蜂鸣器会发声响.
|
取样时间
|
约1秒/次.
|
电力不足指示
|
当显示器显示电力不足符号时,请立即更换电池.
|
资料输出
|
RS-232计算机输出界面.
|
工作环境温度
|
0℃~50℃(32℉~122℉)
|
工作环境湿度
|
须低于80%R.H.(相对湿度)
|
工作电源
|
直流9伏特电池×1只.建议使用高容量电池.或使用直流变压器AC转DC9V.
|
消耗电流
|
约直流5.95mA.
|
重量
|
425公克/0.94磅.
|
外观尺寸
|
主机:200×76.2×36.8mm.测棒球形:70×240mm
|
标准附件
|
操作说明书………...1本.记忆卡EP-05H…….1只.
EP-05H测棒………1只.手携盒……………...1只.
|
选购附件
|
RS-232传输线……..UPCB-02.USB传输线………..USB-01.
应用软件…………...SW-U801-WIN
|
测量参数
测量范围
|
分辨率
|
有效测量值
|
0~200.00V/m
|
0.01V/m
|
﹥1V/m
|
0~99.999W/㎡
|
0.001W/㎡
|
﹥0.03W/㎡
|
0~9.9999mW/㎝2
|
0.0001mW/㎝2
|
﹥0.0003mW/㎝2
|
频率范围
|
分辨率
|
校正点
|
50~3.0GHz
|
﹤2dB.
|
60V/m
|
上述分辨率必须具体基础面,及测量频率范围100MHZ~2.5GMHZ.
量测频率范围低于100MHZ或高于2.5GHZ,读值仅供参考.
希望得到更精确的读值时,请选择测量频率点越接近时将越准确.
注意事项:
操作前,应先设定<危险电场强度警报值>,避免发生高电场过度暴露危险
(心律调整器或其他生医电子装置使用者,应避免暴露于高电场环境中,以免发生危险)

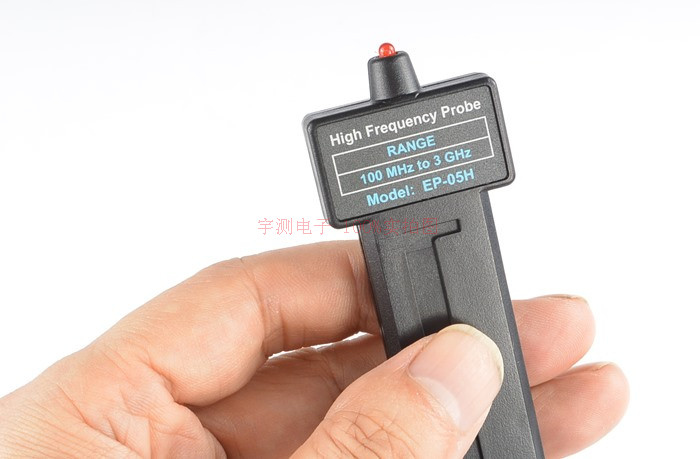

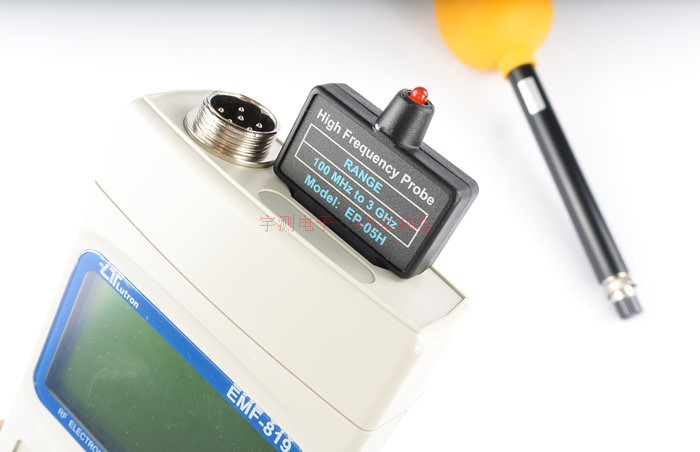

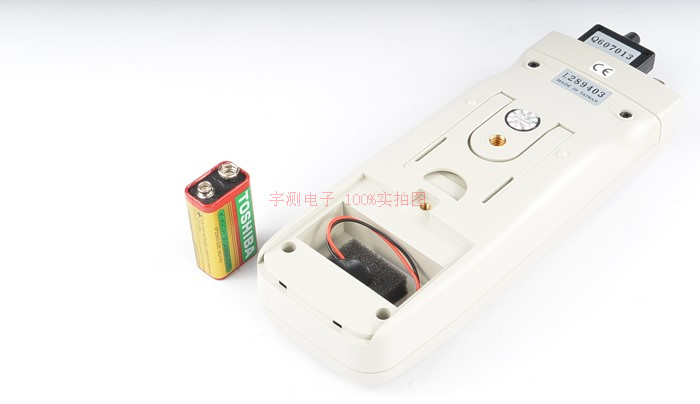

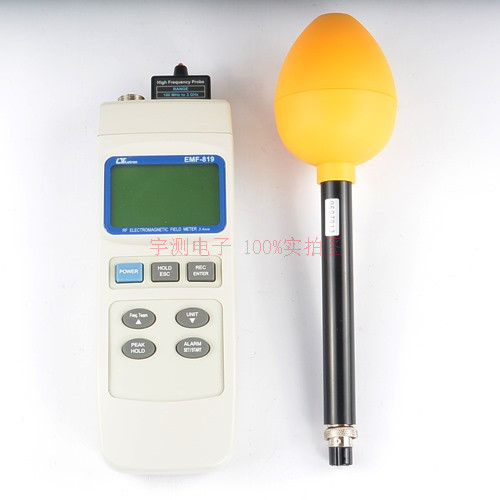

EMF-819 高频电磁场分析仪实物图
